环氧当量（环氧值）是环氧树脂类胶粘剂、灌封料、复合材料等使用和质量控制的一项十分重要的指标（环氧当量=100/环氧值），由此可计算出环氧树脂所需固化剂的用量。

2仪器与试剂

2.1仪器与设备

T860电位滴定仪，pH电极、单盐桥甘汞电极。

2.2试剂

冰乙酸、乙酸酐（纯度>96%）、三氯甲烷、邻苯二甲酸氢钾、

高氯酸标准溶液（0.1008 mol/L，用邻苯二甲酸氢钾进行标定）。

3实验方法

3.1实验步骤

称取约0.1试样，置于滴定杯中，加人10mL三氯甲烷，然后搅拌溶解试样，加人20mL冰乙酸，然后加人10mL的溴化四乙铵溶液，用高氯酸溶液滴定至终点，同时做空白实验。

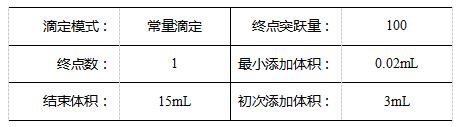

3.2参数设置

4结果与讨论

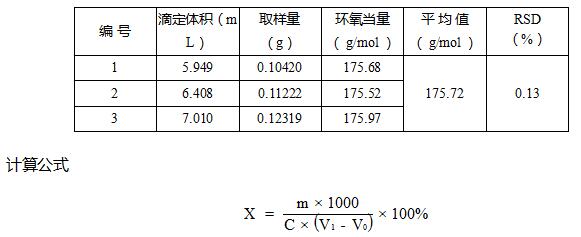

4.1实验结果

空白体积：0.065mL。

式中：

X --样品中环氧当量的含量，单位为（g/mol）；

V1--滴定样品时高氯酸溶液的用量，单位为毫升（mL）；

V0--滴定空白时高氯酸溶液的用量，单位为毫升（mL）；

m --样品的质量，单位为（g）。

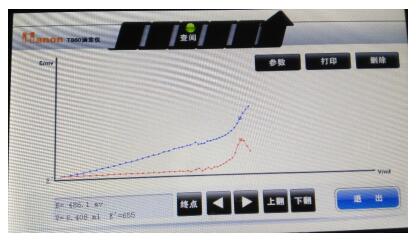

4.2 曲谱图

4.3 讨论

测试结果RSD值为0.13%，测定的环氧当量重复性良好。

参考文献

GBT 4612-2008塑料 环氧化合物 环氧当量的测定[S].
