近年来，随着锂电池工业及光电信息行业的不断发展，电池级氢氧化锂的需求量呈现逐年递增的趋势，电池级单水氢氧化锂主要用于锂离子电池正极材料的制备，同时也可做碱性蓄电池电解质的添加剂，制备锂盐，也用于锂的制造。电池级单水氢氧化锂能有效地降低水资源和能量的消耗。本文采用电位滴定的方法测得某厂家电池级单水氢氧化锂的含量为57.09%。

2仪器与设备

2.1 仪器

T960电位滴定仪，pH复合电极

2.2试剂

盐酸溶液（0.3mol/L）

3实验方法

3.1实验步骤

快速称取样品约0.5g（精确至0.0001g）于预先加入25mL盐酸标准滴定溶液的滴定杯中，充分溶解后用盐酸滴定液滴定至终点。

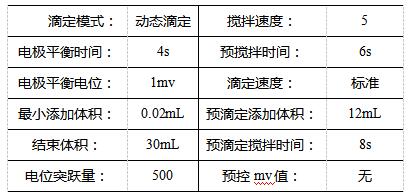

3.2 参数设置

4结果与讨论

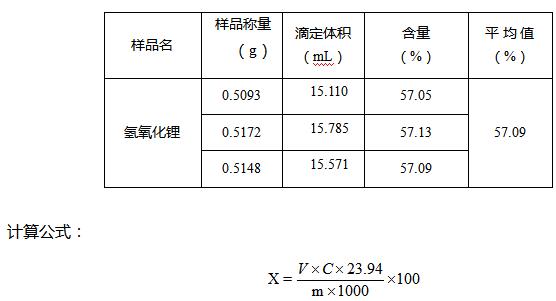

4.1实验结果

式中：

X -- 氢氧化锂的含量（以氢氧化锂的质量分数计），单位为（%）；

V--  样品消耗盐酸标准溶液的体积，单位为毫升（mL）；

C --  盐酸标准溶液的浓度，单位为摩尔每升（mol/L）；

m --  样品的质量，单位为（g）；

23.94 --  以（LiOH）为基本单元的摩尔质量，单位为克每摩尔（g/mol）；

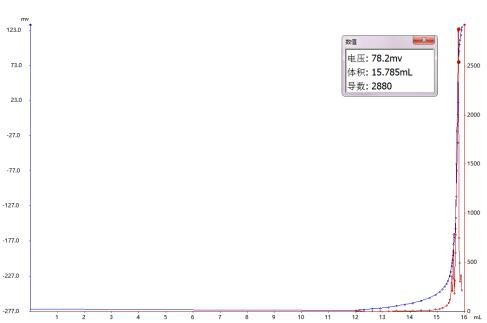

4.2 图谱

4.3 结论

取实验结果的算术平均值为测定结果，根据国标要求两次平行测定的绝对差值均不大于5%，实验平行性较好。

参考文献

[1] GB /T 11064.1-2013碳酸锂、单水氢氧化锂、氯化锂化学分析方法
