前言

锌焙砂是褐色微颗粒状固体，锌精矿经焙烧后所得的产物，是生产直接法氧化锌、电解锌、电炉锌粉等的生产原料，循环于锌制团系统和蒸馏系统。焙砂含氯过高将严重腐蚀设备，因此测定其氯含量才能为生产合格的锌焙砂提供依据。

实验部分

1.1 实验原理

利用硝酸银和氯离子的沉淀反应。

1.2 仪器与设备

T960电位滴定仪，银复合电极，电炉。



1.3 试剂与耗材

实验中涉及的试剂均为优级纯或分析纯，实验用水为三级水。

1.3.1 硝酸银溶液：0.05mol/L。称取8.75g硝酸银，溶解定容于1000mL容量瓶中。

1.4 实验过程

1.4.1 实验步骤

（1）称取试样1.0g（精确至0.001g）于烧杯中，加入60mL水，用电炉加热溶液，沸腾后转为小火煮沸10min。

（2）冷却后将溶液用滤纸过滤，同时用水洗涤杯壁附着的残留样品，将洗涤液和残渣再次过滤。收集所有滤液，用硝酸银溶液进行滴定。记录用量。

（3）同时做空白实验。

1.4.2 计算公式

焙砂的氯离子含量按下式计算：

式中：

X              --氯离子的含量，%；

V              --滴定试样时硝酸银溶液的消耗量。单位为毫升（mL）；

V₀             --滴定空白时硝酸银溶液的消耗量。单位为毫升（mL）；

C              --硝酸银溶液的浓度，单位为摩尔每升(mol/L)；

m              --样品的质量，单位为（g）；

0.0355      --每毫摩尔硝酸银代表的氯离子的含量。

1.5 结果与讨论

1.5.1 滴定参数

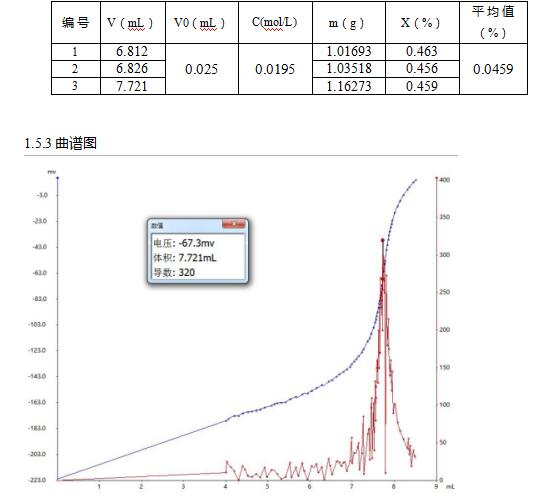

1.5.2 实验结果
