电位滴定法测定碳酸锂含量

近年来，随着锂电池工业及光电信息行业的不断发展，电池级碳酸锂的需求量呈现逐年递增的趋势，碳酸锂是盐湖提锂工艺可直接制备的主要锂盐产品，更是目前锂电池行业的基础原材料。电池级碳酸锂的评判标准对其主含量及其他杂质的含量有很高的要求，因此测定碳酸锂含量对其有重要的意义。本文采用电位滴定的方法测得某厂家电池级碳酸锂的含量为99.92%。

2 仪器与设备

2.1 仪器

T960电位滴定仪，pH复合电极，马弗炉，干燥箱

2.2 试剂

盐酸溶液（0.3mol/L）

3 实验方法

3.1 实验步骤

试样预先用马弗炉在250~260℃烘2h，后取出置于干燥器中，冷却至室温。称取样品约0.5g（精确至0.0001g）于滴定杯中，加入20mL水使其溶解，之后用盐酸滴定液滴定至终点，同时作空白试验。

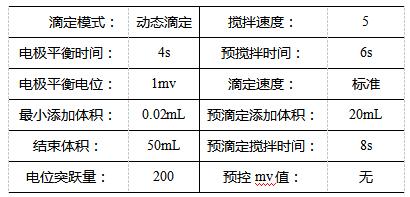

3.2 参数设置

4 结果与讨论

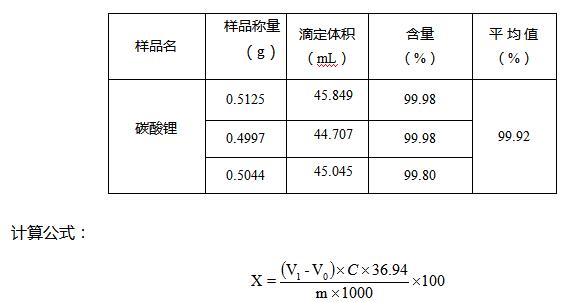

4.1 实验结果

空白体积：0.004mL

式中：

X -- 碳酸锂的含量（以碳酸锂的质量分数计），单位为（%）；

V₁ -- 样品消耗盐酸标准溶液的体积，单位为毫升（mL）；

V₀ -- 空白消耗盐酸标准溶液的体积，单位为毫升（mL）；

C --  盐酸标准溶液的浓度，单位为摩尔每升（mol/L）；

m -- 样品的质量，单位为（g）；

36.94 --  以（1/2Li₂CO₃）为基本单元的摩尔质量，单位为克每摩尔（g/mol）；

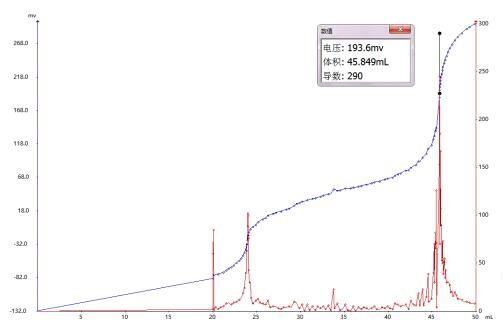

4.2 图谱

4.3 结论

取实验结果的算术平均值为测定结果，根据国标要求两次平行测定的绝对差值均不大于5%，实验平行性较好。

参考文献

[1] GB /T 11064.1-2013 碳酸锂、单水氢氧化锂、氯化锂化学分析方法
