电位滴定法检测树脂的酸值
1 前言
酸值是指每克样品中酸成分所消耗的KOH或NaOH的质量数。树脂的酸值大小是树脂重要指标之一,一般来说,酸值越大,对金属底材的附着力越强,对颜料的润湿分散性越好,烤漆的交联度和速度越高。
本文采用并改进了国标中的关于银含量的测定法,实验证明T960电位滴定仪测定结果重复性良好,实验简单快捷。
2 仪器与试剂
2.1 仪器
Hanon T960全自动电位滴定仪,
Hamilton pH复合电极,10ml滴定管单元。
2.2 试剂
氢氧化钾乙醇溶液(0.08971mol/L)、甲苯、乙醇。
3 实验方法
3.1 实验步骤
称取1g样品于滴定杯中,加入乙醇40mL,再加入甲苯20mL,开启搅拌直至树脂完全溶解。用预先标定的氢氧化钾乙醇溶液进行滴定至终点,并做空白实验。

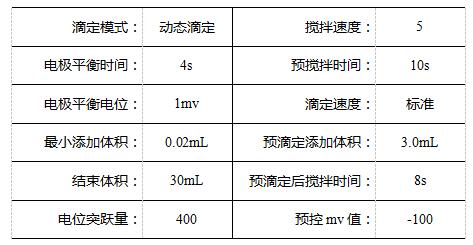

3.2 仪器参数
4 结果与讨论

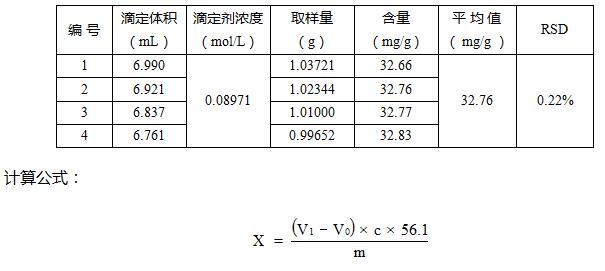

4.1 实验结果
空白体积为0.26mL。
![](/uploads/image/20180716/1531726150.jpg)
式中:
X --试样的酸值(以氢氧化钾计),单位为毫克每克(mg/g);
V1 --试样消耗氢氧化钾标准滴定溶液体积,单位为毫升(mL);
V0 --试样消耗氢氧化钾标准滴定溶液体积,单位为毫升(mL);
c --氢氧化钾标准滴定的实际浓度,单位为摩尔每升(mol/L);
m --试样质量,单位为克(g);
56.1 --氢氧化钾的摩尔质量,单位为克每摩尔(g/mol)。

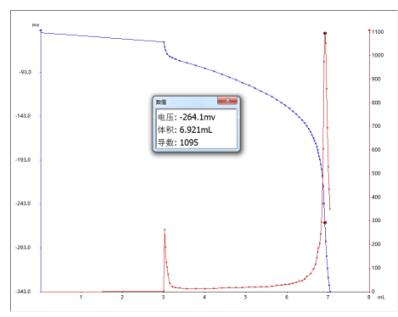

4.2 谱图
4.3 结论
由实验数据得知,图谱峰明显,结果重复性良好 。
参考文献
GB/T 2895-2008 塑料 聚酯树脂 部分酸值和总酸值的测定
注意事项
1、建议多搅拌一段时间,防止树脂未能完全溶解。
2、每次测试完成后建议先用无水乙醇清洗搅拌桨和电极,再用水清洗,然后仔细擦干。
