前言

金属粉末是粉末冶金工业中最重要的一种，其中铁粉在粉末冶金生产中用量最大，主要用于制造机械零件的生产。其中残留油含量测定原理为：将试样用有机溶剂回流提取，试样在回流提取的过程中产生的失重，即油含量。

1 实验部分

1.1 实验仪器及设备

SOX606索氏提取仪（济南海能仪器股份有限公司）；旋风磨；圆孔筛；分析天平；鼓风干燥箱；干燥器；100mL量筒。



1.2试剂与耗材

实验用水应符合GB/T6682中三级用水的规格，使用试剂除特殊说明外，均为分析纯。

甲苯；滤纸；脱脂棉。

1.3 实验步骤

1.仪器准备：请参照说明书，清洗溶剂杯，干燥。

2.称取样品称量样品约3g（精确至0.0001g，记录为m），用滤纸将其包好，放入以100℃烘箱内烘干1h，冷却至室温，精确称量滤纸包重量，并记录为m₁。

3.萃取：加入抽提溶剂甲苯100mL，打开冷凝水，启动索氏提取仪。选取索氏热萃取，设置萃取时间60min、萃取温度160℃，回流时间5min，进行萃取。

4.再次烘干：实验结束，冷却，取出滤纸包，用干净滤纸吸取多余甲苯，放入烘箱以130℃烘干1h，冷却至室温，精确称量（记为m₂）。

5.回收溶剂：再次启动索氏提取仪，设置萃取温度160℃，萃取时间为0min，预干燥时间为150min。实验结束，冷却至室温，回收溶剂。

5.计算结果：根据公式

 其中，m₁──未提取时滤纸及试样重，g；

  m₂──萃取后滤纸及试样残渣重，g；

   m ── 试样质量，g；

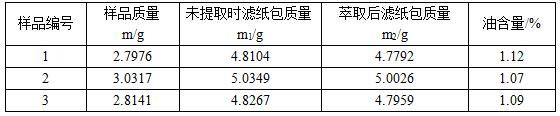

计算得出实验结果。
