微波消解碳纳米管

1、前言

碳纳米管(CNTs)具有良好的力学性能，抗拉强度达到50～200GPa，是钢的100倍，密度却只有钢的1/6；它的弹性模量可达1TPa，与金刚石的弹性模量相当，约为钢的5倍；碳纳米管拥有良好的柔韧性，长径比一般在1000:1以上，是理想的高强度纤维材料。研究人员曾将碳纳米管置于1011 MPa的水压下，由于巨大的压力，碳纳米管被压扁。撤去压力后，碳纳米管像弹簧一样立即恢复了形状，表现出良好的韧性。这启示人们可以利用碳纳米管制造轻薄的弹簧，用在汽车、火车上作为减震装置，能够大大减轻重量；碳纳米管的熔点是已知材料中最高的；碳纳米管表现出良好的导电性，电导率通常可达铜的1万倍；碳纳米管具有良好的传热性能，CNTs具有非常大的长径比，因而其沿着长度方向的热交换性能很高，相对的其垂直方向的热交换性能较低，通过合适的取向，碳纳米管可以合成高各向异性的热传导材料；碳纳米管还具有光学等其他良好的性能。

2、实验

2.1 实验仪器：

新仪 TANK微波消解仪;

分析天平(十万分之一);

移液管等

2.2 实验试剂：

浓硝酸(70%);

高氯酸(70%)

2.3 实验方法：

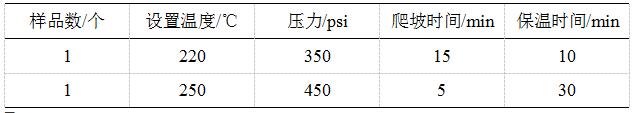

取样量：0.025g，消解用酸：3mL浓硝酸，7mL高氯酸，混匀后组装完成进行消解：

3、结果

消解后溶液无色澄清透明。冷却之后仍有大约1MPa左右的压力。

*消解结果以消解液澄清程度而定，是定性而非定量的结论，因样品种类、来源、取样量等原因，消解程序可能需要适当调整，此方案只供大家参考，用户可根据具体情况和经验优化消解方案。
